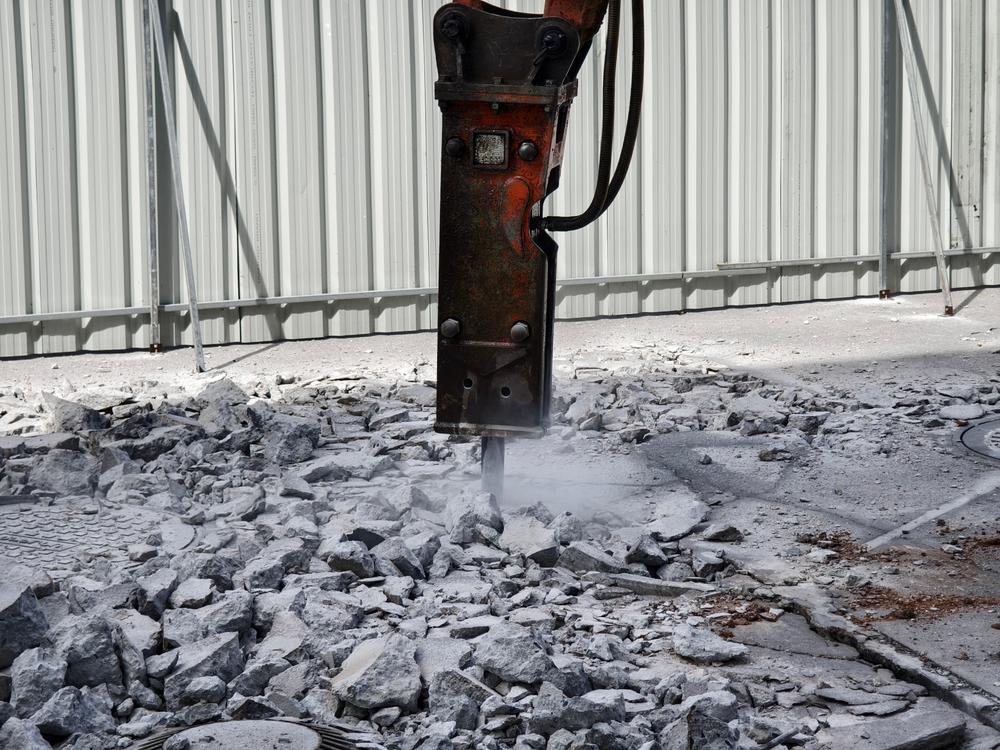

En hydraulhammare används när grävmaskinen behöver mer slagkraft för arbete i hårda material. Det kan handla om rivning, bergarbete, vägbyggnation, schakt, rörgravar eller grundläggning. Furukawas sortiment är uppdelat i flera serier för olika storlekar på basmaskiner och olika typer av arbetsuppgifter. Från små hydraulhammare för minigrävare till större modeller för tunga entreprenadmaskiner finns lösningar där vikt, slagfrekvens, arbetstryck, oljeflöde och spettdiameter är anpassade efter maskinens storlek och den typ av arbete som ska utföras.
Hydraulhammare för små mellanstora och stora basmaskiner
För den som ska välja utrustning till en grävmaskin är det viktigt att utgå från basmaskinens storlek och användningsområdet. Välj Furukawa hydraulhammare för ert projekt när kraven omfattar hög slagkraft, driftsäkerhet och en lösning som är anpassad till rätt bärare. Furukawas sortiment är indelat i FX-serien för basmaskiner från 0,5 till 7 ton, F-serien för maskiner från 3,5 till 12 ton och FHB-serien för basmaskiner från 9 till 55 ton.
Den tydliga indelningen gör det möjligt att matcha hydraulhammaren mot grävmaskinens storlek. FX-serien omfattar mindre modeller för minigrävare och lättare arbeten, medan F-serien är framtagen för mellanstora grävmaskiner och traktorgrävare. FHB-serien är Furukawas nya premiumserie och är avsedd för mer krävande entreprenad, rivning och bergarbete där större basmaskiner och hög produktivitet står i centrum.
Att välja rätt storlek handlar inte bara om hammarens vikt. Oljeflöde, arbetstryck, spettdiameter och slagfrekvens behöver också stämma med bärarmaskinen. I FX-serien finns exempelvis modeller från FX15 till FX55, med vikter från 69 till 280 kilo och rekommenderade basmaskiner från 0,5 upp till 7 ton. F-serien omfattar bland annat F6 och F9, som är anpassade för maskiner från 3,5 till 12 ton och har betydligt högre slagenergi än de mindre modellerna.
I den tyngre änden finns FHB-serien, där modellerna sträcker sig från FHB12 till FHB45. FHB12 är avsedd för basmaskiner på 9 till 16 ton och har en arbetsvikt på 990 kilo, medan FHB45 är avsedd för maskiner på 33 till 55 ton och väger 3 400 kilo. Spettdiametern ökar samtidigt från 110 till 170 millimeter mellan dessa modeller. Det visar hur serien är uppbyggd för att ge rätt dimensionering när arbetsuppgifterna blir tyngre.
AMAS är exklusiv svensk partner för Furukawa och uppger att varje hammare intrimmas exakt mot den maskin där den ska användas. Syftet är att få rätt prestanda från början och att undvika en lösning där hammare och bärare inte arbetar optimalt tillsammans. Det är särskilt relevant eftersom hydraulhammarens funktion påverkas av maskinens hydraulik och den belastning som arbetet innebär.
FX-serien för minigrävare och lättare entreprenadarbeten
FX-serien är utvecklad för minigrävare från 0,5 till 7 ton och består av små hydraulhammare med kompakt konstruktion. Serien bygger på en monoblockdesign där slagverket är tillverkat i ett stycke utan sidobultar. Konstruktionen har endast två rörliga delar och något membran behöver inte bytas. Det minskar antalet servicepunkter och därmed också antalet möjliga felkällor.
Serien finns med tre olika höljestyper, FT, S och XS, vilket gör det möjligt att anpassa montage och utförande efter maskin och arbetsmiljö. De slutna höljena är dessutom framtagna för låg ljudnivå. Kombinationen av kompakt format, låg vikt och välbalanserad konstruktion är anpassad för mindre bärare där utrymme och maskinens egen vikt spelar stor roll.
FX15 är den minsta modellen och passar basmaskiner mellan 0,5 och 1,5 ton. Den väger 69 kilo, har en spettdiameter på 36 millimeter och arbetar inom ett oljeflöde på 10 till 28 liter per minut. I andra änden av serien finns FX55 för basmaskiner mellan 4 och 7 ton. Den väger 280 kilo, har en spettdiameter på 68 millimeter och kräver ett oljeflöde på 40 till 84 liter per minut.
Mellan dessa finns FX25, FX35 och FX45. De olika storlekarna gör det möjligt att välja en hydraulhammare som ligger närmare den aktuella grävmaskinens viktklass och hydrauliska kapacitet. Serien är avsedd för bland annat vägbyggnation, trädgård och anläggning, schakt och rörgravar, sekundära rivningsarbeten samt rengöring av skänkar och konvertrar i gjuterier.
En annan egenskap i FX-serien är den utbytbara spettbussningen, som hjälper till att hålla spettet i rätt läge. Även cylinderfodret är utbytbart. Kombinationen av färre delar och utbytbara slitkomponenter är en del av seriens konstruktion för att begränsa underhåll och stillestånd.
F-serien för mellanstora grävmaskiner
F-serien är Furukawas beprövade serie för mellanstora grävmaskiner och traktorgrävare. Den täcker basmaskiner från 3,5 till 12 ton och är framtagen för hård drift med hög verkningsgrad. Serien har en stor kolv som ger hög slagenergi och använder utbytbara spettbussningar för att hålla spettet i rätt linje under arbetet.
F6 är avsedd för basmaskiner på 3,5 till 10 ton och väger 350 kilo. Den arbetar med ett oljeflöde på 50 till 150 liter per minut, ett arbetstryck på 100 till 140 bar och en slagfrekvens på 650 till 1 500 slag per minut. Slagenergin anges till 884 joule. F9 är större och passar basmaskiner på 6 till 12 ton. Den väger 535 kilo och har en slagenergi på 1 305 joule.
F9 arbetar med ett oljeflöde på 65 till 110 liter per minut och ett arbetstryck på 120 till 170 bar. Slagfrekvensen ligger mellan 400 och 1 400 slag per minut. De två modellerna ger därmed olika kombinationer av vikt, slagenergi och hydrauliska krav, vilket gör det möjligt att anpassa valet till både maskinen och arbetsuppgiften.
F-serien har också två kilar som ökar kontakten mot stålet och är konstruerad med ett brett oljeflödesintervall. Det gör serien användbar med flera typer av bärare. Användningsområdena omfattar bland annat vägbyggnation, trädgård och anläggning, schakt och rörgravsarbete, sekundära rivningsarbeten samt arbete i gjuterier.
För den som arbetar med mellanstora grävmaskiner blir F-serien därmed ett alternativ mellan de kompakta FX-hammarna och de betydligt större modellerna i FHB-serien. Serien är inte inriktad på den allra lättaste utrustningen, men heller inte på de största basmaskinerna. I stället är den dimensionerad för ett spann där både flexibilitet och hög slagenergi är viktiga.
FHB-serien för krävande rivning och bergarbete
FHB-serien är Furukawas nya premiumserie och ersätter den tidigare FXJ-serien. Den är utvecklad för krävande entreprenad, rivning och bergarbete och omfattar basmaskiner från 9 till 55 ton. Serien levererar upp till 14 procent högre slagfrekvens med bibehållen slagkraft, vilket är avsett att ge snabbare arbetscykler och högre produktivitet.
En viktig del av konstruktionen är monoblocklösningen utan genomgående bultar. Det minskar antalet servicepunkter och sänker underhållsbehovet. De interna hydraulflödena har samtidigt optimerats genom 3D-flödesanalys för att minska flödesmotståndet. Det bidrar till lägre belastning på bärarmaskinen och förbättrad bränsleeffektivitet.
Från FHB16 finns QSV-snabbventilen. Den gör det möjligt att växla mellan kraftigt slag, lätt slag och Auto Stop på ungefär en sekund. Lätt slag kan användas vid känsligare arbete medan kraftigt slag ger högre brytkraft. Auto Stop stoppar slagningen automatiskt när materialet har spruckit, vilket bidrar till bättre kontroll och minskat slitage.
Från FHB27 finns dessutom SSS, Furukawas smarta slagsystem. Systemet anpassar automatiskt kolvens slaglängd och växlar mellan lätt och kraftigt slag utifrån arbetsförhållandena. Föraren behöver därmed inte göra motsvarande justering manuellt. Funktionen minskar tomslag och är utvecklad för att skydda både hammaren och bärarmaskinen.
FHB-seriens SV-hölje har också utvecklats för låg ljud- och vibrationsnivå. Dämpningssystemet minskar både vibrationer och ljud, vilket ger mindre belastning på maskin och infästning samt en mer komfortabel arbetsmiljö för föraren. Dämparna är individuellt justerbara för att funktionen ska kunna anpassas.
Seriens användningsområden är breda inom tungt arbete. Den kan användas för rivning av betong och fundament, brytning och knackning av berg utan sprängning, skuthantering, schakt och grundläggning i hårda material, vägjobb i asfalt och betong, rörgravar, ledningsarbete och tjälbrytning. Den är även avsedd för industriella rivningsarbeten och specialarbeten där olika verktyg används.
Skillnaden mellan modellerna gör att FHB-serien kan användas med flera storlekar av tunga bärare. FHB12 passar maskiner från 9 till 16 ton, medan FHB16 går från 12 till 21 ton och FHB18 från 15 till 26 ton. Högre upp finns FHB20, FHB27, FHB35 och FHB45, där den största modellen är avsedd för 33 till 55 tons basmaskiner. Det gör det möjligt att dimensionera hydraulhammaren efter både maskinens storlek och vilken typ av brytning som ska utföras.
Rätt hydraulhammare bygger därför på en kombination av basmaskin, hydrauliska förutsättningar och arbetsuppgift. Furukawas tre serier täcker ett spann från små minigrävare till stora entreprenadmaskiner och skiljer sig i vikt, konstruktion och tekniska funktioner. Genom att matcha hammaren mot bäraren går det att få en lösning där slagkraft, slagfrekvens och hydraulik arbetar inom de förutsättningar som modellen är utvecklad för.
